Установка дезинфекционная эндоскопическая УДЭ-3-"КРОНТ"
Установка для обработки гибких эндоскопов в полуавтоматическом режиме УДЭ-3-«КРОНТ» по ТУ 32.50.50-088-11769436-2024 предназначена для проведения в полуавтоматическом режиме процессов окончательной очистки (ОО), окончательной очистки, совмещенной с дезинфекцией (ОО+Д) и дезинфекции высокого уровня (ДВУ) гибких эндоскопов для нестерильных эндоскопических вмешательств.
Установка применяется для оснащения моечно-дезинфекционных помещений и моечно-дезинфекционных блоков структурных подразделений медицинских организаций, выполняющих нестерильные эндоскопические вмешательства.
Установку можно применять на этапах ОО или ОО+Д и ДВУ эндоскопа. В этом случае:
- в условно грязной зоне размещается Установка, предназначенная для проведения ОО или ОО+Д;
- в условно чистой зоне - Установка, предназначенная для проведения ДВУ.
Количество эндоскопов, подлежащих обработке в Установке – 1 шт.
Адаптеры и приспособления, входящие в комплект поставки Установки, предназначены для подключения гибких эндоскопов производства ЛОМО, Olympus и Pentax. Для подключения эндоскопов других производителей используются приспособления, входящие в комплект поставки эндоскопов.
Принцип работы заключается укладке эндоскопа в ванну с рабочим раствором, добиваясь полного контакта поверхностей изделия с раствором и в заполнении и постоянном прокачивании по всем каналам эндоскопа, с помощью устройства (Эндодез-"КРОНТ"), раствора моющего, моющее-дезинфицирующего или дезинфицирующего средства, воды для ополаскивания, воздуха и спирта для сушки каналов через адаптеры и промывочные трубки в течение времени, указанного в инструкции по применению конкретного средства с возможностью контроля температуры раствора. Дезинфекцию высокого уровня эндоскопов проводят по режимам, представленным в инструкциях по применению конкретных средств..
Обработку гибких эндоскопов в установке проводят, руководствуясь Санитарными правилами и нормами СанПиН 3.3686-21 «Санитарно-эпидемиологические требования по профилактике инфекционных болезней» и Методическими указаниями МУ 3.1.3798-22 «Обеспечение эпидемиологической безопасности нестерильных эндоскопических вмешательств нажелудочно-кишечном тракте и дыхательных путях», другими действующими документами, в которых отражены вопросы обработки эндоскопов, а также инструкциями по применению конкретных средств для обработки.
Основные преимущества Установки УДЭ-3-"КРОНТ":
- возможность применения Установки на всех этапах обработки эндоскопов (ОО или ОО+Д и ДВУ);
- подключение к системе водоснабжения и канализации исключает тяжелые физические нагрузки при заполнении или сливе рабочих средств из ванны Установки;
- обработка каналов эндоскопа: аспирационного, инструментального, вода/воздух и одного дополнительного канала одновременно;
- конструкция ванны позволяет уложить в нее все виды гибких эндоскопов, обеспечивая размещение его гибких частей без риска возникновения критических углов изгиба (с минимальной площадью соприкосновения между собой и стенками ванны), а так же полное покрытие раствором средства всех поверхностей эндоскопа (включая поверхность коннектора и блока управления).
- совместимость с эндоскопами различных фирм-производителей;
- возможность применения любых средств, разрешенных для обработки эндоскопов, на территории РФ;
- автоматический контроль времени этапа обработки;
- звуковая и визуальная индикация окончания этапа обработки;
Код позиции по КТРУ:
32.50.13.190-00008622
Техническое задание
Установка для обработки гибких эндоскопов в полуавтоматическом режиме УДЭ-3-«КРОНТ» по ТУ 32.50.50-088-11769436-2024
Назначение | Установка предназначена для проведения в полуавтоматическом режиме процессов окончательной очистки («ОО»), окончательной очистки, совмещенной с дезинфекцией («ОО+Д») и дезинфекции высокого уровня («ДВУ») гибких эндоскопов для нестерильных эндоскопических вмешательств |
Совместимость | Гибкие эндоскопы |

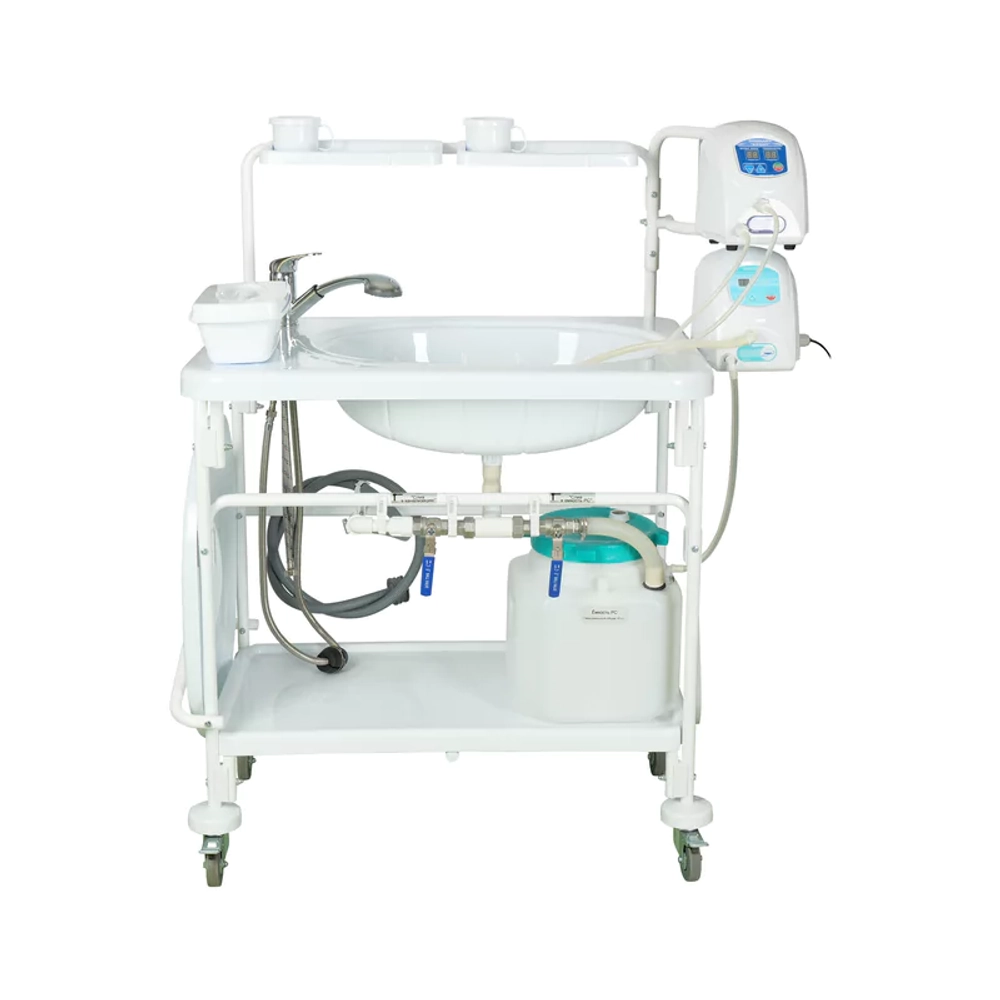

Конструкция | Установка представляет собой тележку с установленным Устройством для обработки эндоскопов (производства «КРОНТ») и насоса УДЭ-3. Тележка состоит из рамной конструкции с размещенными на ней ванной с крышкой для погружения эндоскопа, смесителя, емкости РС, устройства слива, полок, поддона и контейнеров КДС-«КРОНТ». |
Подключение к системе водоснабжения и канализации | Наличие |
Принцип работы | Принцип работы заключается укладке эндоскопа в ванной с рабочим раствором и в заполнении и постоянном покачивании по всем каналам эндоскопа раствора моющего, моющее-дезинфицирующего или дезинфицирующего средства, воды для ополаскивания, воздуха и спирта для сушки каналов через адаптеры и промывочные трубки в течение времени, указанного в инструкции по применению конкретного средства с возможностью контроля температуры раствора. |
Обработка нескольких каналов одновременно | до 5 (пяти) ( аспирационного, инструментального, вода, воздух и одного дополнительного канала) |
Электробезопасность (защита от поражения электрическим током) | Двойная изоляция |
Габаритные размеры Установки (Д х Ш х В) | (1130х635х1270)±50мм |
Масса установки | не более 25 кг |
Рабочая нагрузка Установки, не более | - на ванну - 22 кг; - на поддон – 20 кг; - на две полки – 5,5 кг (по 2.75 кг на каждую); - на держатель Эндодез – 3,5 кг. |

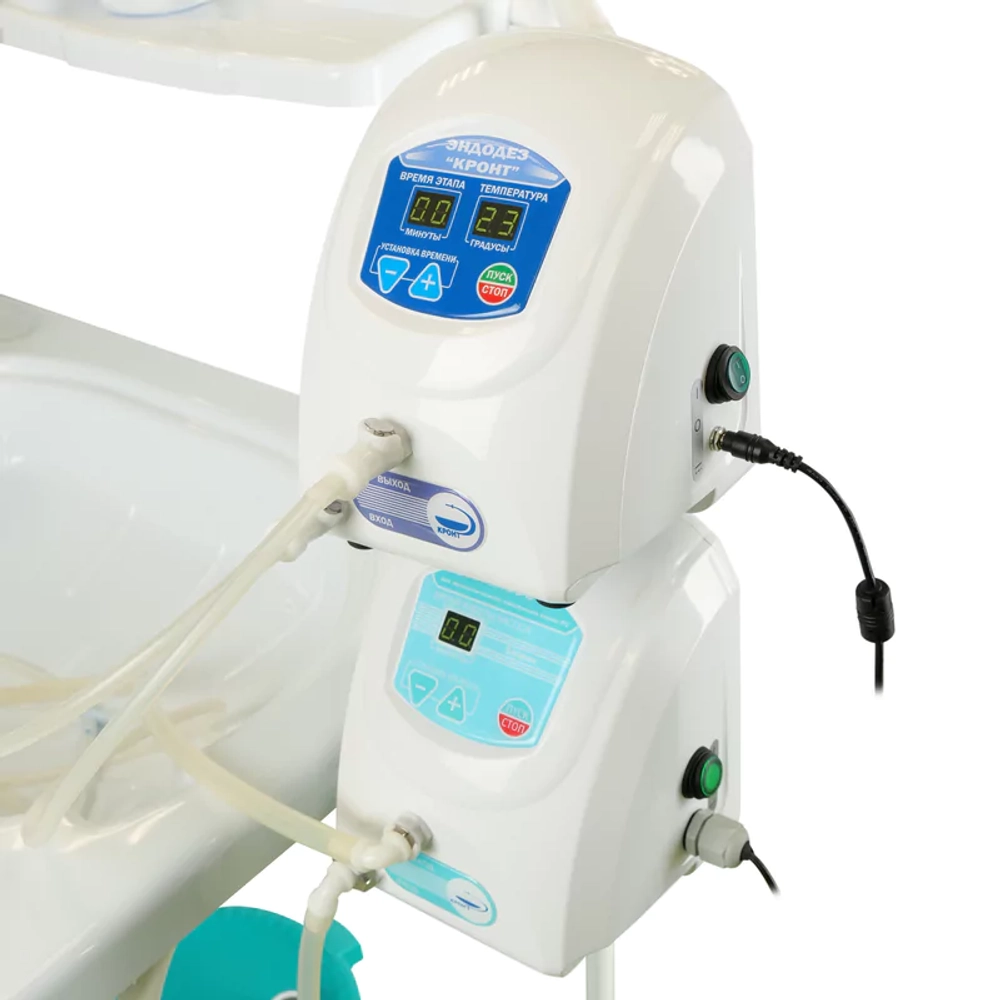

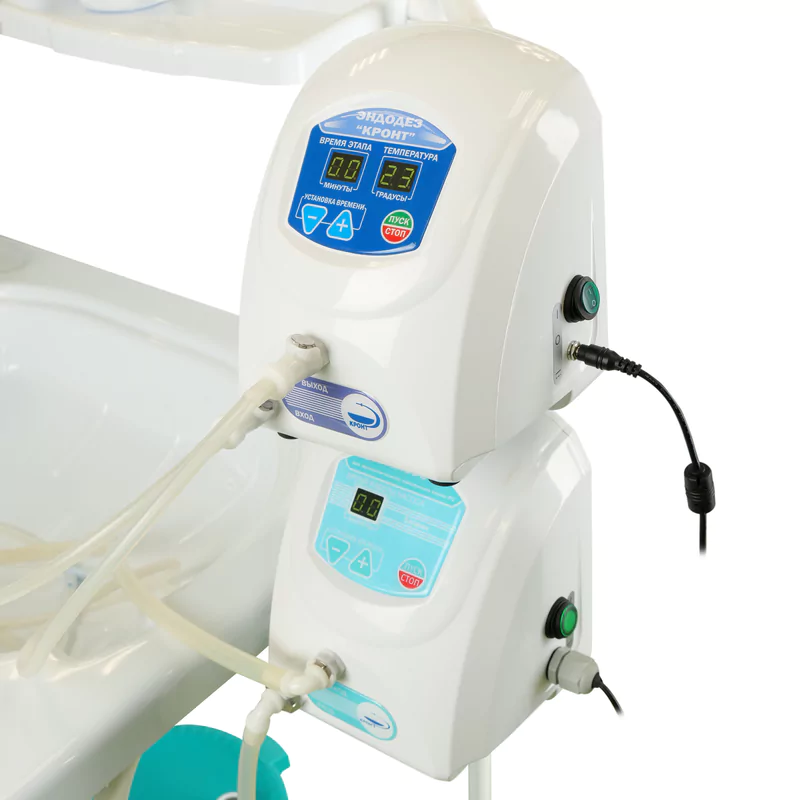

Характеристики Устройства для обработки эндоскопов | Устройство прокачивает рабочие растворы с постоянной скоростью и давлением, исключая возможность сохранения в каналах пузырьков воздуха, обеспечивая тем самым высокую эффективность обработки каналов эндоскопа. Устройство позволяет в автоматическом режиме обеспечить требуемое время обработки эндоскопа и контроль температуры рабочего раствора. Питание Устройства осуществляется от внешнего источника питания (AC-DC адаптера) с характеристиками: - входное напряжение: 100-240 В, 50/60 Гц, 0,7-0,35 А; - выходное напряжение: 12 В DC, 2,08 А, 25Вт max. Потребляемая мощность не более 9 Вт. |
Производительность Устройства для обработки эндоскопов | 1 (±10%) л/мин |
Характеристики Насоса УДЭ-3 | Насос для автоматической подачи растворов средств из емкости в ванну. Питание Насоса осуществляется от сети переменного тока частотой 50 Гц напряжением 230 В (±10%). Потребляемая мощность, не более 90 ВА. |
Производительность насоса УДЭ-3 | 5 (±0,5) л/мин |
Корректированный уровень звуковой мощности, не более | 75 дБА |
Характеристики магистралей для обработки эндоскопов | К Устройству подключаются: - магистраль заборная для забора рабочих растворов из моечной ванны. - магистраль напорная для подключения к входам каналов эндоскопов и оснащена адаптерами и предохранительным клапаном для предотвращения возникновения в каналах избыточного давления. |
Комплект приспособлений для подключения эндоскопов | Адаптеры и приспособления входящие в комплект предназначены для подключения различных моделей эндоскопов: - Olympus; - Pentax; - Ломо. |

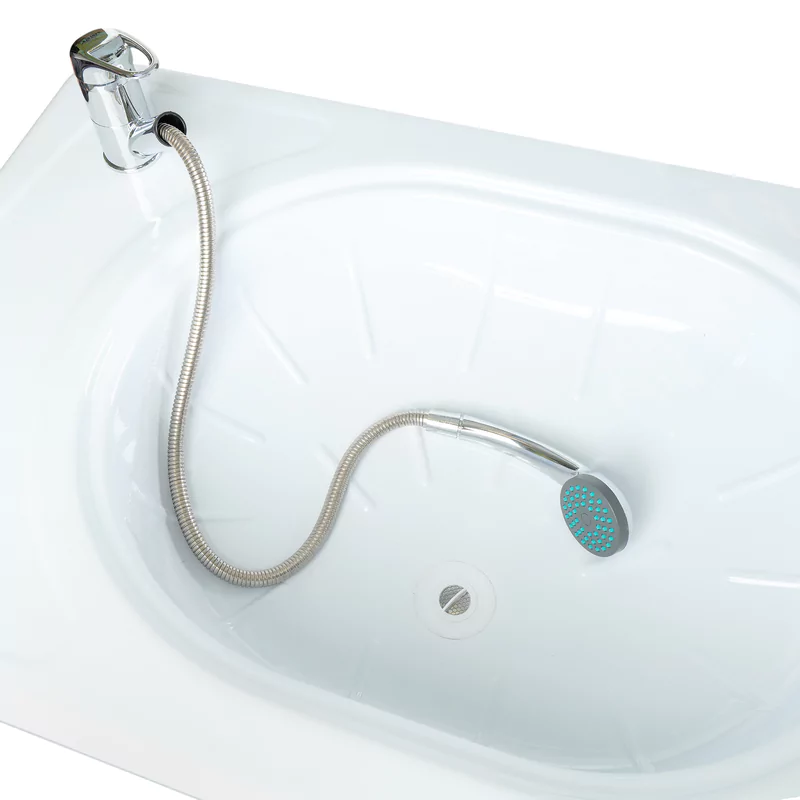

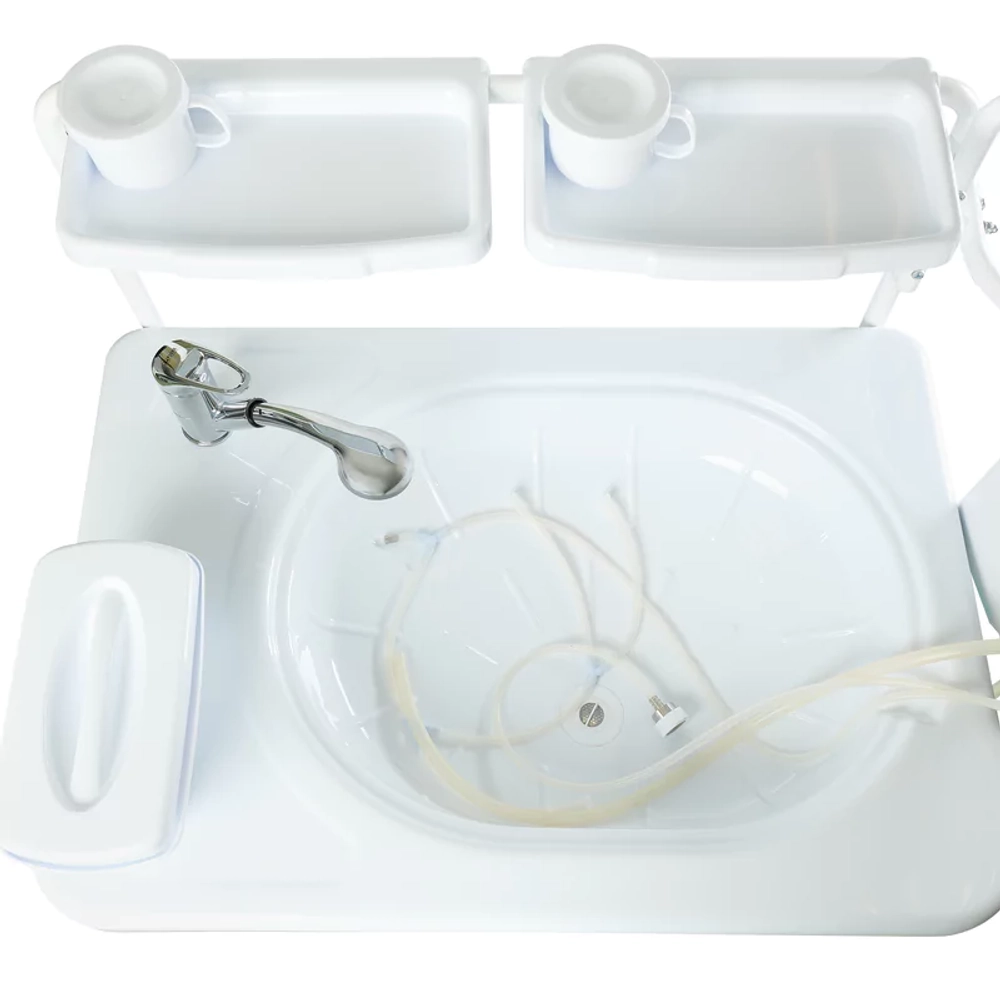

Ванна | Ванна из ударопрочного полистирола или АБС-пластика и имеет обтекаемые контуры во избежание критических изгибов эндоскопов при обработке и позволяет размещение любых моделей гибких эндоскопов. Ванна оснащена устройством слива растворов в емкость РС или в канализацию. |
Внутренние размеры ванны | (560х420х160) ±10мм. |
Рекомендуемый рабочий объем средства | 14 л. |
Объем емкости для раствора средства (РС) | 18л |
Поддон, навесные полки, контейнеры | Выполнен из полипропилена. |
Фильтрация растворов | Фильтрация дезинфицирующего раствора, подающегося в каналы эндоскопа, обеспечивается двухступенчатым фильтром, состоящим из сетчатого фильтра предварительной и тонкой очистки. Сетки фильтров выполнены из нержавеющей стали с размером ячеек 0,1 и 0,5 мм. |
Комплект контейнеров полимерных с перфорированным поддоном и крышкой для предстерилизационной очистки, химической дезинфекции и стерилизации медицинских изделий | КДС-0.2 л – 2 шт. КДС-1 л – 1 шт. |
Колесные опоры | Поворотные колесные опоры с тормозом ø75 мм. |
Обработка | Поверхности Установки устойчивы к обработке растворами дезинфицирующих средств способом протирания. |
Срок службы | 5 лет |
Гарантийные обязательства | Гарантийный срок хранения – 12 месяцев. Гарантийный срок эксплуатации 12 месяцев со дня изготовления. |
Документация | Регистрационное удостоверение Росздравнадзора, эксплуатационная документация (руководство по эксплуатации) на русском языке. |
